產品介紹
電動刷式自清洗過濾器參數
產品特點
■適用于水質差，過濾水量高的場合
■電力驅動旋轉穩定，持久耐用
■根據壓差/定時進行自動清洗
■低運行壓力，可運行于1bar壓力下
■清洗時系統不斷流
■可根據用戶要求提弄耐腐蝕、防爆機型
■結構形式多樣，適用于現場各種安裝
技術參數
■單臺處理水量：20-5000 m3/h
■系統工作壓力：0.1-1.6 MPa
■壓力等級：0.6/1.0MPa/1.6MPa（超出可定制）
■工作介質溫度：0∽65℃
■過濾精度：20∽4000微米
（鉆孔 4000-1000μm 楔形 1500-50μm 復合燒結 800-20μm ）
■過濾器的初始壓降（濾器在干凈狀態下）：≤0.02MPa
對于過濾精度≤50μm的情況下，所有規格的過濾器壓降增加約30%
■進出口連接方式：法蘭連接 «HG20592-2009鋼制管法蘭»
■最小工作壓力：≥0.1MPa
■控制方式：壓差、時間、手動及PLC
■清洗時間：根據使用情況可調
■反洗耗水量：占過濾水量1∽3%
■工作電壓：380V/50Hz
■清洗方式：刷式
HY-JT型自清洗過濾器
尺寸圖
型號規格
注：尺寸應用于過濾精度低于0.18mm（既濾芯孔徑大于0.18mm），過高精度應選用下一檔尺寸或聯系本公司，本公司對以上內容保留技術變更的權利。
安裝示例圖
注：圖中箭頭為水流方向
多臺并聯可獲得更大流量
產品特點
■適用于水質差，過濾水量高的場合
■電力驅動旋轉穩定，持久耐用
■根據壓差/定時進行自動清洗
■低運行壓力，可運行于1bar壓力下
■清洗時系統不斷流
■可根據用戶要求提弄耐腐蝕、防爆機型
■結構形式多樣，適用于現場各種安裝
技術參數
■單臺處理水量：20-5000 m3/h
■系統工作壓力：0.1-1.6 MPa
■壓力等級：0.6/1.0MPa/1.6MPa（超出可定制）
■工作介質溫度：0∽65℃
■過濾精度：20∽4000微米
（鉆孔 4000-1000μm 楔形 1500-50μm 復合燒結 800-20μm ）
■過濾器的初始壓降（濾器在干凈狀態下）：≤0.02MPa
對于過濾精度≤50μm的情況下，所有規格的過濾器壓降增加約30%
■進出口連接方式：法蘭連接 «HG20592-2009鋼制管法蘭»
■最小工作壓力：≥0.1MPa
■控制方式：壓差、時間、手動及PLC
■清洗時間：根據使用情況可調
■反洗耗水量：占過濾水量1∽3%
■工作電壓：380V/50Hz
■清洗方式：刷式
HY-JT型自清洗過濾器

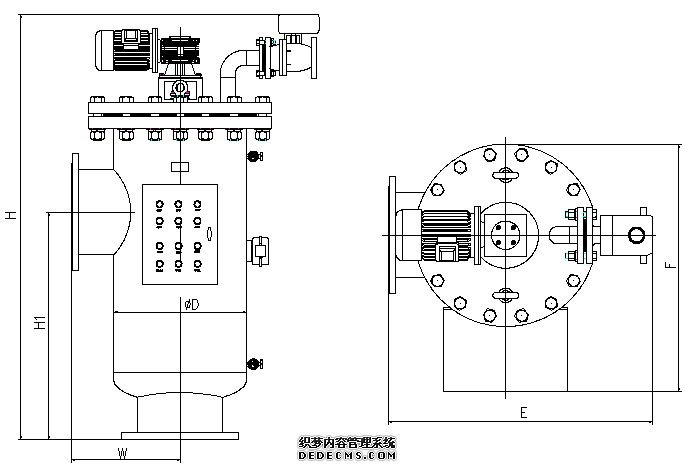

尺寸圖
型號規格
| 型號 | 管徑 |
流量 （m3/h） |
過濾面積 （cm2） |
H （mm） |
H1 （mm） |
D （mm） |
W （mm） |
E （mm） |
F （mm） |
電機功率 （W） |
重量 （Kg） |
| HY-JT-50 | 50 | 20 | 758 | 820 | 380 | 273 | 220 | 600 | 590 | 0.25 | 80 |
| HY-JT-65 | 65 | 28 | 864 | 920 | 410 | 273 | 220 | 600 | 590 | 0.25 | 90 |
| HY-JT-80 | 80 | 50 | 1112 | 1000 | 500 | 325 | 250 | 640 | 640 | 0.25 | 120 |
| HY-JT-100 | 100 | 80 | 1682 | 1100 | 500 | 325 | 250 | 640 | 640 | 0.25 | 140 |
| HY-JT-125 | 125 | 125 | 2429 | 1240 | 600 | 377 | 290 | 750 | 700 | 0.37 | 160 |
| HY-JT-150 | 150 | 150 | 3660 | 1310 | 620 | 377 | 290 | 750 | 700 | 0.37 | 180 |
| HY-JT-200 | 200 | 320 | 6283 | 1450 | 800 | 426 | 330 | 840 | 770 | 0.37 | 220 |
| HY-JT-250 | 250 | 490 | 8765 | 1670 | 950 | 480 | 380 | 910 | 815 | 0.37 | 310 |
| HY-JT-300 | 300 | 710 | 12622 | 1770 | 1050 | 480 | 380 | 920 | 815 | 0.37 | 420 |
| HY-JT-350 | 350 | 970 | 17180 | 1950 | 1150 | 630 | 470 | 1100 | 980 | 0.37 | 540 |
| HY-JT-400 | 400 | 1260 | 22439 | 2400 | 1250 | 820 | 585 | 1220 | 1180 | 0.55 | 620 |
| HY-JT-450 | 450 | 1600 | 28400 | 2700 | 1500 | 920 | 660 | 1300 | 1280 | 0.55 | 730 |
| HY-JT-500 | 500 | 1970 | 35062 | 2720 | 1350 | 1020 | 710 | 1350 | 1380 | 0.75 | 950 |

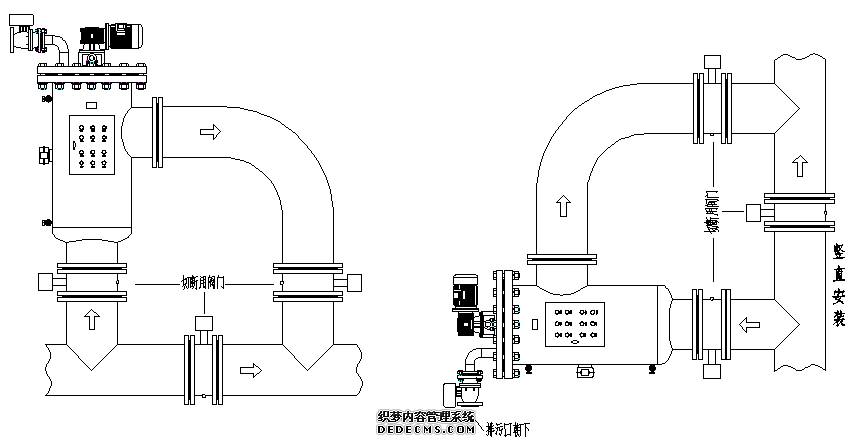

安裝示例圖
注：圖中箭頭為水流方向
多臺并聯可獲得更大流量
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
